ONTVANGEN
Rafansys LRX-30 active magnetic loopantenna (LW/MW/SW)
Dit is een breedbandige actieve magnetic loop antenne van de in Hoogeveen (NL) gevestigde firma Rafansys. De diameter is ca. 1 meter.
Hoe werkt deze antenne? Elk radiosignaal bestaat uit 2 componenten: het elektrisch- en het magnetisch signaal. Het elektrisch deel is eenvoudig met een antenne op te vangen en ook sterker aanwezig dan het magnetisch deel. De meeste antennes zijn elektrische antennes. Het grote nadeel van het elektrisch component is dat het gemakkelijk storing opneemt van bv elektrische en elektronische apparaten. Deze storing hoort u dan ook op uw ontvanger. Het magnetisch component van het radiosignaal is hier veel minder gevoelig voor. De LRX-30 is een actieve antenne die gemaakt is om alleen het magnetisch component te ontvangen. Door zijn constructie is de antenne ook nog eens richtingsgevoelig. Dit heeft als groot voordeel dat de antenne optimaal in de richting van het te beluisteren station uit te richten is. Een andere mogelijkheid, met name op kortegolf, is om juist weg te draaien van een storingsbron, het zogenaamde “uitnullen”.
De elektronica in deze antenne zorgt er voor dat het gehele frequentiegebied van 150 khz tot 30 Mhz automatisch optimaal ontvangen wordt. Deze antenne hoef ik dus niet voor iedere frequentie handmatig te tunen.
De antenne heeft een degelijke desktop-unit:
De unit werkt op 230 Volt. De antenne is middels 50 Ohm RG 213 coaxkabel verbonden met de desktop-unit. En de desktop-unit is middels 50 Ohm RG 58 coaxkabel verbonden met de coaxiaal schakelaar, die de diverse ontvangers hier naar keuze aanstuurt.

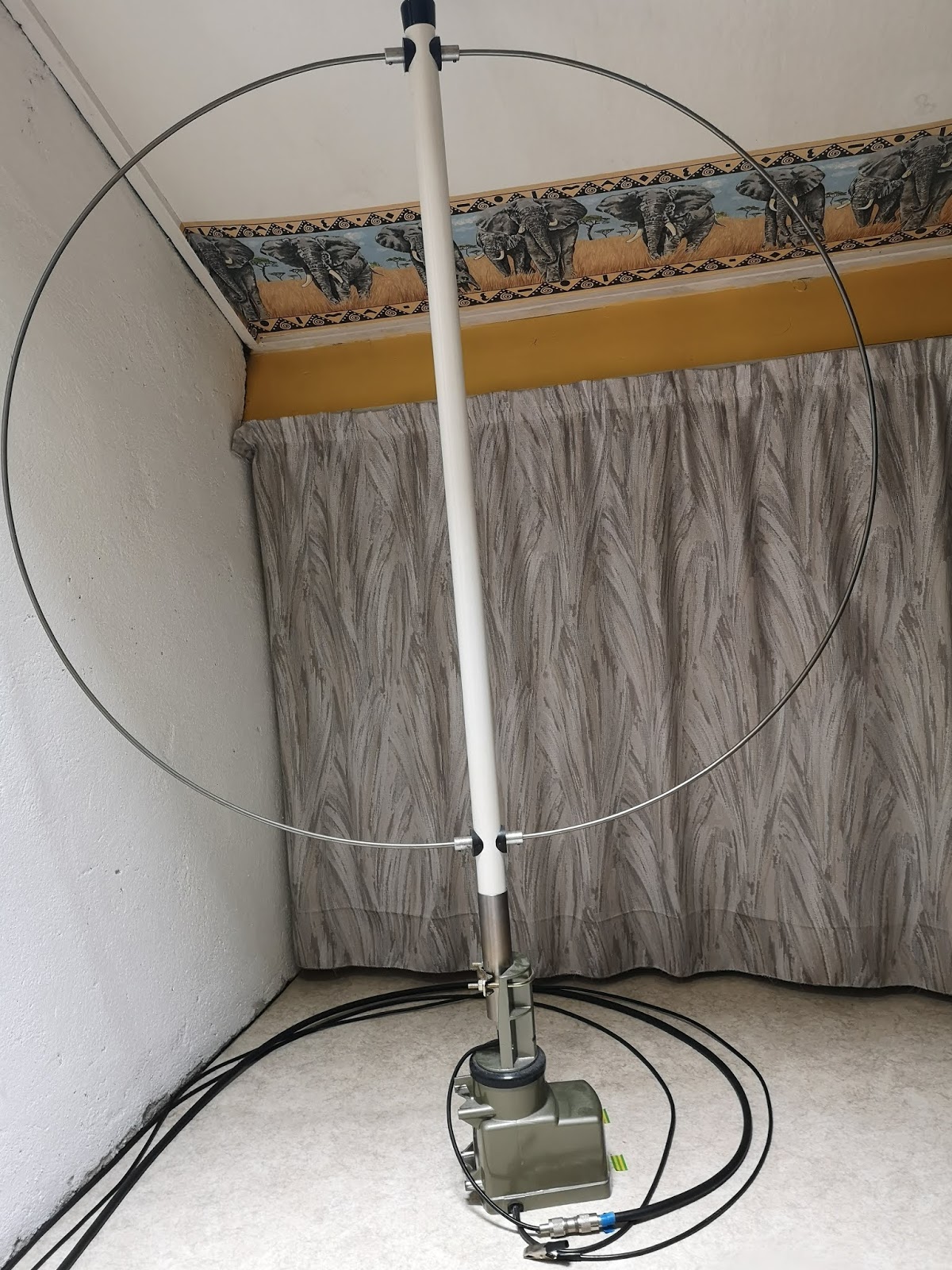

Momenteel staat deze antenne binnenshuis op de 3e verdieping, op een antennerotor, zodat ik hem op afstand kan uitrichtend. Uiteraard werkt de antenne optimaal wanneer deze buitenshuis opgesteld staat. Maar ook binnenhuis is deze antenne nog prima te gebruiken.
Deshibo GA-800 active magnetic loopantenna (10khz - 158mhz)
Sinds augustus 2024 in mijn bezit. De diameter is 26 cm. Dus ook handig om mee te nemen op vakantie. Het versterkertje van deze antenne werkt op de 5v ingebouwde oplaadbare batterij, die meegeleverd werd (AliExpress). Met een rode button aan de voorzijde kun je de antenneversterking in- en uitschakelen. Als de versterker aanstaat, brandt de rode led aan de voorzijde. Opladen kan via een USB poort.
Deze antenne is behoorlijk richtingsgevoelig. Handig om signalen uit te richten of om lokale stoorbronnen uit te nullen. Vanwege de kleine afmeting van de antenne en de voeding via de interne batterij, kun je hem gemakkelijk plaatsen daar waar je het minste last hebt van storingen. Kan op vrijwel iedere radio met een externe antenne ingang aangesloten worden.
Mijn verwachtingen waren aanvankelijk gereserveerd. Want wat kun je voor nog geen €100,- verwachten? Maar nu ik de antenne een tijdje gebruik, moet ik zeggen dat de ontvangstkwaliteit met op de lange- midden- en kortegolf echt heel goed is voor zo'n kleine antenne. Veel beter dan bv een telescoop- of draadantenne, want die pikt binnenshuis meestal teveel elektrische storingen en ruis op. En beter dan een ferrietantenne vanwege de uitgebalanseerde antenneversterker.
De antenne tuning gebeurt automatisch. Dat is zeer handig in gebruik: geen gedoe met afstemmen dus. De versterking is voldoende, en uitgebalanseerd voor een optimale signaal-ruis verhouding.
De batterij gaat enkele uren mee. Het opladen via een PC kost wel een aantal uren. Wanneer de antenne opgeladen is, verkleurt het ledje aan de achterzijde van rood naar groen.
Bijvoorbeeld deze antenne in combinatie met mijn Tecsun S-2000 ontvanger geeft behoorlijk mooie en rustige ontvangstresultaten. Maar ook op mijn SDRplay RSPdx ontvanger werkt het prima. Dus beslist een aanrader.
Antenne werkt ook op FM maar dan als passieve loopantenne, door de versterker uit te schakelen. De werking op FM is vind ik beduidend minder dan op de frequenties tot 30 Mhz.
Tecsun AN200 passieve middengolf loopantenne
Dat een goede middengolf antenne niet duur (ca. € 35,-) en groot hoeft te zijn bewijst deze kleine loopantenne. De doorsnede is slechts 23 cm.
Houd deze antenne in de buurt van een radio met een ingebouwde ferrietantenne, en dan even afstemmen met de draaiconsentator knop van de antenne. Door de antenne te verdraaien kunt u signalen nog sterker maken of juist storing uitnullen. De antenne is dus richtingsgevoelig. Hij presteert zeer goed om zo de signaalontvangst te verbeteren op plaatsen waar ruis of sterke afscherming is (bv. binnenshuis).
De antenne kan door middel van een kabeltje ook rechtstreeks aangesloten worden op iedere radio zonder ingebouwde ferrietantenne maar met externe antenne aansluiting. Dus multifunctioneel.
ZENDEN
Draad met spoel en afstemcondensator
Deze zelfbouw antenne is voor de middengolf. De spoel (verwerkt in een PVC buisje) is afgeregeld in het gebied rondom 1600 Khz. Deze antenne heeft een aardnet nodig.
Hier een foto van de spoel met de afstemcondensator:
Zelfbouw magnetic loop antenne kortegolf (periode juni 2013 t/m oktober 2014)
Daar waar bij het uitzenden een loop antenne op de middengolf een zeer laag rendement heeft, is dit rendement op de kortegolf aanzienlijk hoger. Deze eenvoudige verplaatsbare loop antenne had een doorsnede van 1,9 meter, was gemaakt met een 6 meter lange Ecoflex-15 coaxkabel, en kon binnenshuis opgesteld worden. Bij een frequentie van 6950 khz (43 meterband) zal het rendement van deze loop ongeveer 40% geweest zijn. Bij 5 Watt draaggolf vermogen was het effectieve draaggolf vermogen ca. 2 Watt. Dat is erg weinig maar op de kortegolf kun je juist met heel weinig vermogen toch behoorlijke afstanden maken. Dit is wel sterk afhankelijk van de condities. Die zijn soms erg grillig op kortegolf.
Daar waar bij het uitzenden een loop antenne op de middengolf een zeer laag rendement heeft, is dit rendement op de kortegolf aanzienlijk hoger. Deze eenvoudige verplaatsbare loop antenne had een doorsnede van 1,9 meter, was gemaakt met een 6 meter lange Ecoflex-15 coaxkabel, en kon binnenshuis opgesteld worden. Bij een frequentie van 6950 khz (43 meterband) zal het rendement van deze loop ongeveer 40% geweest zijn. Bij 5 Watt draaggolf vermogen was het effectieve draaggolf vermogen ca. 2 Watt. Dat is erg weinig maar op de kortegolf kun je juist met heel weinig vermogen toch behoorlijke afstanden maken. Dit is wel sterk afhankelijk van de condities. Die zijn soms erg grillig op kortegolf.
Een loopantenne heeft bij het uitzenden als voordeel dat hij de eventueel nog aanwezige harmonische signalen sterk onderdrukt. Want de antenne werkt als een smalbandig filter. En geeft ook weinig instraling op apparatuur in de nabije omgeving. Wel let de afstemming van de antenne met de afstemcondensator erg nauw. Maar oefening baart kunst.
Met deze indoor loopantenne en met very low power (ca. 2 Watt effective carrier power) heb ik ontvangstrapporten gekregen vanuit o.a. België, Duitsland, Frankrijk, Italië, Zweden, Noorwegen, Schotland en Tsjechië.
foto: de koppel loop was gemaakt van 2,5 mm VD draad. De koppel loop maakte geen elektrisch contact met de loop zelf.
Met deze indoor loopantenne en met very low power (ca. 2 Watt effective carrier power) heb ik ontvangstrapporten gekregen vanuit o.a. België, Duitsland, Frankrijk, Italië, Zweden, Noorwegen, Schotland en Tsjechië.
foto: De buitenmantel van de Ecoflex 15 coaxkabel (= loop) was aan beide uiteinden rechtstreeks gesoldeerd op de aansluitpunten van de afstemcondensator.
